5.5 VI express

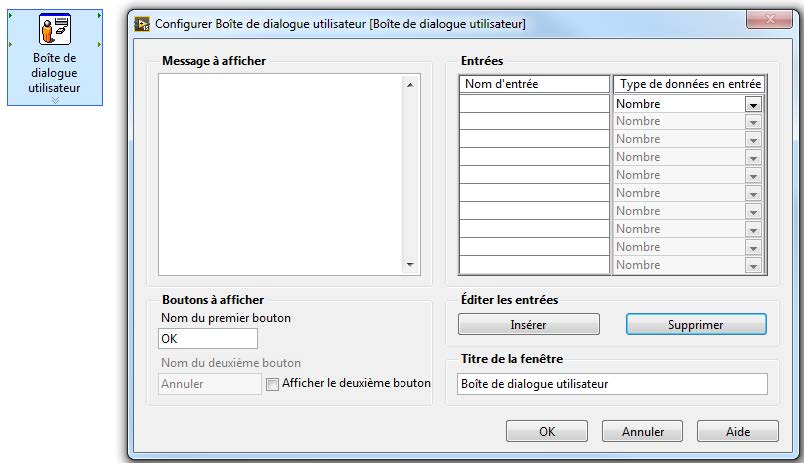

La palette Express contient des VI Express. Ce sont des fonctions que l’on configure à l’aide d’une boite de dialogue qui apparaît lorsqu’on dépose la fonction sur le diagramme ou si on double-clic sur l’icône du VI.

Les VI express sont des outils de haut-niveau permettant de créer le prototype fonctionnel d’une application en un minimum de temps. Si nécessaire, on peut ensuite les remplacer par des fonctions bas niveau pour optimiser des parties du programme. On peut par exemple transformer le VI Express en code modifiable, en sélectionnant Ouvrir la Face Avant dans le menu local de la fonction. Dans ce cas, le VI Express devient un VI standard LabVIEW.

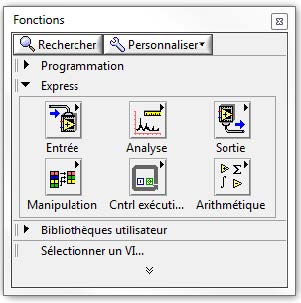

La palette Express regroupe les fonctions dans des sous-palettes, selon le type d’opération que l’on souhaite exécuter :

• La sous-palette Entrée contient les VIs qui fournissent des données, des informations au programme, à partir d’une acquisition, d’un fichier, d’une saisie utilisateur, d’une simulation, etc.
• La sous-palette Sortie contient les VIs qui permettent d’exporter des données du programme vers l’extérieur (fichiers, matériel, rapports, …)

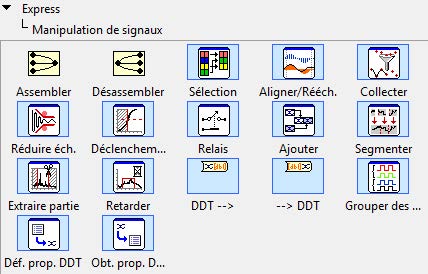

• Entre ces deux palettes, les sous-palettes Analyse et Manipulation contiennent des fonc-tions essentielles permettant de réaliser un traitement quelconque sur les données de l’application.

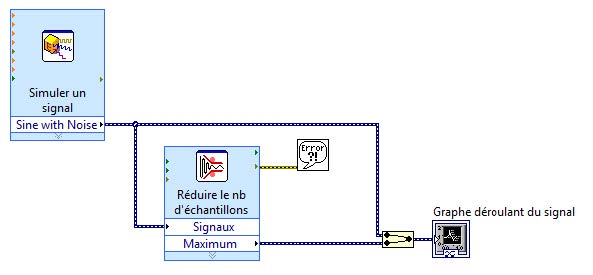

Les VIs express manipulent un type de données particulier : les données dynamiques (code couleur bleu foncé). Ce sont des données qui véhiculent à la fois des valeurs (signaux) et des informations définissant le type de la donnée contenu à l’instar d’un type variant. Ce type de donnée permet des manipulations aisées avec les VI express se trouvant dans les sous-palettes Analyse et Manipulation.
Il est, par ailleurs, possible de se créer ses propres VIs Express pour créer une bibliothèque de VI de haut-niveau en allant dans le menu Outils>Avancé>Créer ou éditer un VI Express.

A noter que certains VI Express sont aussi disponibles dans des palettes de fonctions standards. Vous les retrouverez systématiquement dans la palette Express.
