7.5 Conception des faces-avant de sous-VIs

Si les utilisateurs n'ont pas besoin d'afficher la face-avant d'un sous-VI, vous pouvez consacrer moins de temps à son apparence, y compris aux couleurs et aux polices. Cependant, l'organisation de la face-avant est toujours importante parce que vous pouvez avoir besoin de l'afficher lors de la mise au point du VI.

Ajoutez les commandes et les indicateurs sur la face-avant tels qu'ils apparaissent dans le connecteur. Ajoutez les commandes sur la gauche de la face-avant et les indicateurs sur la droite. Placez les clusters d'entrée d'erreur sur le coin inférieur gauche de la face-avant et les clusters de sortie d'erreur sur le coin inférieur droit.

• Astuce Placez des clusters entrée d'erreur et sortie d'erreur dans tous les sous-VIs, même dans ceux qui ne traitent pas les erreurs. Les clusters entrés d'erreur et sortie d'erreur sont utiles pour contrôler le flux d'exécution.

Attribuez des étiquettes pertinentes aux commandes, y compris des valeurs par défaut et des unités de mesure.

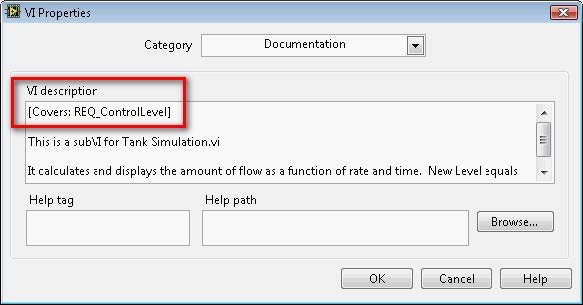

Ajouter une description des opérations réalisées par le sous-VI dans sa documentation (ctrl-I). Ces informations apparaitront dans la fenêtre d’aide contextuelle lorsque vous utiliserez le sous-VI depuis un VI appelant. N’hésitez pas à ajouter toute information importante dans cette documentation (conditions requises pour l’exécution, description de certaines entrées ou sorties, etc.).

Vous pouvez utiliser l’outil NI Requirements Gateway pour analyser et tracer la couverture de code par rapport à un document de spécification contenant un certain nombre d’exigences de conception ou de test. Dans cette hypothèse, le lien entre une exigence de conception logicielle et le VI qui en découle peut s’effectuer en renseignant l’identifiant de l’exigence dans le champ Description du VI selon le format [Covers : Id_exigence]
