11.4 Utiliser DAQmx sous LabVIEW

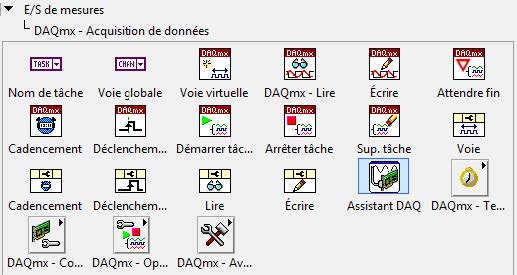

La palette DAQmx de LabVIEW contient les fonctions et noeud de propriétés qui seront utilisés pour construire notre application de mesure :

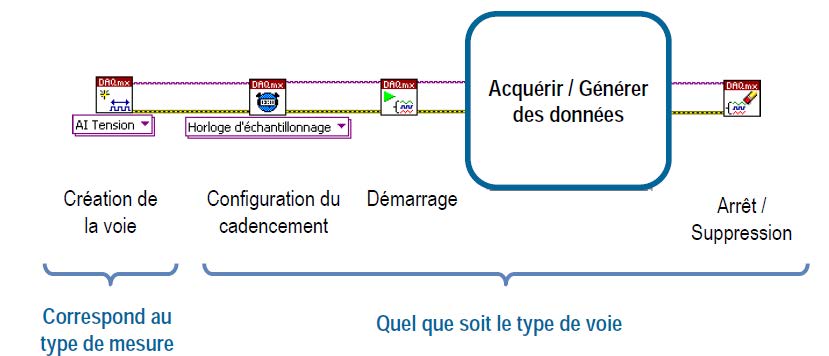

L’articulation et le séquencement des fonctions DAQmx sera généralement tel que représenté ci-dessous :

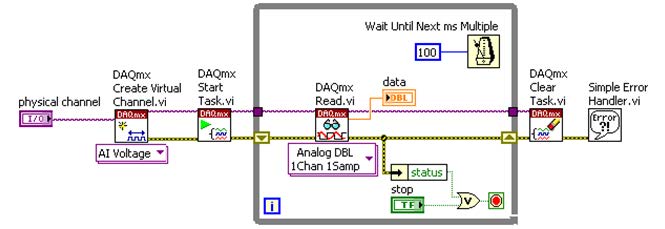

A titre d’illustration, les 2 diagrammes ci-dessous permettent de réaliser une acquisition de type tension cadencée respectivement de manière logicielle et via une horloge de la carte (afin de pouvoir acquérir de manière plus rapide et déterministe).

Il peut être nécessaire de démarrer une acquisition non pas de manière logicielle mais via un signal de déclenchement externe (front montant d’un signal TTL ou signal analogique) auquel cas on uti-lisera la fonction DAQmx-Déclenchement comme illustré ci-dessous :
